正弦波滤波器

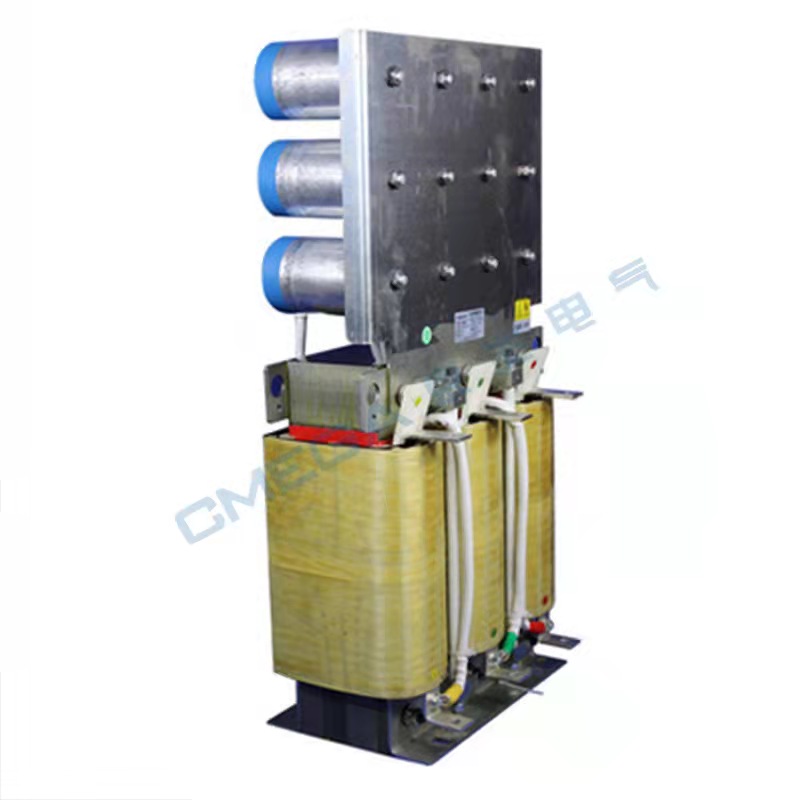

SACR系列 正弦波滤波器



 正弦波滤波器的作用是将变频输出的SPWM调制波滤成近似正弦的的电压波形，正弦波滤波器由高频出线电抗器，RC回路,共模电抗器组成。在电机电压为50Hz时，使用正弦滤波器其畸变系数约为5%（部分品牌的变频器应用后，畸变率会大于此数据）

产品说明（Product Description）
额定工作电压：380V, 690V, 1140V
耐压测试：3000VAC60/S（电容解除）
基波频率：0-50Hz
载波频率：2KHz-8KHz
绝缘等级：F
电流：10-2000A
海拔高度：<2000米
环境温度：-25℃40℃
压降：8%-12%



产品选型参数及尺寸：

正弦波滤波器参数，系统电压3-AC400V， THDI≤5%，铝，绝缘等级：F级

滤波器规格型号

适配六脉冲整流功率（KW）

载波频率（KHz)

额定电流(A)

重量（Kg)

外形尺寸（L*W*H）

安装尺寸（L1*W1）

安装孔径（A*B)

图号

SACR-0003-0.4

1.5

4

3

6

180*185*220

165*67

8*14

图A

SACR-0005-0.4

2.2

4

5

6.5

180*185*220

165*67

8*14

SACR-0010-0.4

3.7

4

10

9.7

180*205*220

165*87

8*14

SACR-0013-0.4

5.5

4

13

9.8

180*205*220

165*87

8*14

SACR-0020-0.4

7.5

4

20

10

180*205*220

165*87

8*14

SACR-0025-0.4

11

4

25

19

230*225*245

210*98

8*14

SACR-0030-0.4

15

4

30

20

230*225*245

210*98

8*14

SACR-0040-0.4

18.5

4

40

25.5

270*225*300

245*99

11.5*18

SACR-0050-0.4

22

4

50

31.5

270*240*300

245*114

11.5*18

SACR-0060-0.4

30

3

60

37

270*250*300

245*124

11.5*18

SACR-0080-0.4

37

3

80

48

300*295*300

275*144

11.5*18

图B

SACR-0090-0.4

45

3

90

52.5

300*300*300

275*149

11.5*18

SACR-0110-0.4

55

3

110

57.6

300*330*300

275*159

11.5*18

SACR-0150-0.4

75

3

150

82.6

350*340*375

325*164

11.5*18

SACR-0180-0.4

90

3

180

98

350*360*375

325*184

11.5*18

SACR-0240-0.4

110

2

240

133

450*390*470

377*167

13*23

图C

SACR-0270-0.4

132

2

270

145

450*400*470

377*167

13*23

SACR-0330-0.4

160

2

330

178

450*440*530

377*207

13*23

SACR-0400-0.4

200

2

400

193

450*450*530

377*207

13*23

SACR-0440-0.4

220

2

440

208

450*480*530

377*207

13*23

SACR-0500-0.4

250

2

500

241

450*490*580

377*207

13*23

SACR-0560-0.4

280

2

560

264

450*490*580

377*207

13*23

SACR-0630-0.4

315

2

630

298

480*490*600

407*207

13*23

SACR-0720-0.4

350

2

720

337

480*530*650

407*247

13*23

SACR-0800-0.4

400

2

800

392.5

540*560*730

457*207

13*23

SACR-1000-0.4

500

2

1000

418.5

540*590*730

457*247

13*23

SACR-1200-0.4

630

2

1200

529

540*610*830

457*247

13*23




正弦波滤波器参数，系统电压3-AC400V， THDI≤5%，铜，绝缘等级：F级

滤波器规格型号

适配功率（KW）

载波频率（KHz)

额定电流(A)

重量（Kg)

外形尺寸（L*W*H）

安装尺寸（L1*W1）

安装孔径（A*B）

图号

SACR-0003-0.4-TA

1.5

4

3

6.3

180*185*220

165*67

8*14

图A

SACR-0005-0.4-TA

2.2

4

5

6.7

180*185*220

165*67

8*14

SACR-0010-0.4-TA

4

4

10

10

180*205*220

165*87

8*14

SACR-0013-0.4-TA

5.5

4

13

10.6

180*205*220

165*87

8*14

SACR-0020-0.4-TA

7.5

4

20

12

180*205*220

165*87

8*14

SACR-0025-0.4-TA

11

4

25

21

230*225*245

210*98

8*14

SACR-0030-0.4-TA

15

4

30

22

230*225*245

210*98

8*14

SACR-0040-0.4-TA

18.5

4

40

28

270*225*300

245*99

11.5*18

SACR-0050-0.4-TA

22

4

50

33.8

270*240*300

245*114

11.5*18

SACR-0060-0.4-TA

30

3

60

40

270*250*300

245*124

11.5*18

SACR-0080-0.4-TA

37

3

80

51.6

300*270*320

275*152

11.5*18

SACR-0090-0.4-TA

45

3

90

54

300*270*320

275*152

11.5*18

SACR-0110-0.4-TA

55

3

110

66

300*330*300

275*159

11.5*18

图B

SACR-0150-0.4-TA

75

3

150

89

350*340*330

325*164

11.5*18

SACR-0180-0.4-TA

90

3

180

98.5

350*360*330

325*184

11.5*18

SACR-0240-0.4-TA

110

2

240

140

420*400*470

357*167

13*23

图C



SACR-0270-0.4-TA

132

2

270

155

420*410*470

357*167

13*23

SACR-0330-0.4-TA

160

2

330

174

420*430*470

357*207

13*23

SACR-0400-0.4-TA

200

2

400

210

420*450*530

357*207

13*23

SACR-0440-0.4-TA

220

2

440

220

420*470*530

357*207

13*23

SACR-0500-0.4-TA

250

2

500

247.5

420*470*530

357*207

13*23

SACR-0560-0.4-TA

280

2

560

262

420*490*530

357*247

13*23

SACR-0630-0.4-TA

315

2

630

293

420*530*530

357*247

13*23

SACR-0720-0.4-TA

350

2

720

353

480*550*600

407*247

13*23

SACR-0800-0.4-TA

400

2

800

370

480*570*600

407*247

13*23

SACR-1000-0.4-TA

500

2

1000

492

540*590*730

457*247

13*23

SACR-1200-0.4-TA

630

2

1200

592

540*615*730

457*287

13*23





正弦波滤波器参数，系统电压3-AC690V， THDI≤5%，铝，绝缘等级：F级

滤波器规格型号

适配功率（KW）

载波频率（KHz)

额定电流(A)

重量（Kg)

外形尺寸（L*W*H）

安装尺寸（L1*W1）

安装孔径（A*B）

图号

SACR-0070-0.6

55

2

70

88

350*350*320

325*184

11.5*18

图B

SACR-0090-0.6

75

2

90

91

350*350*320

325*184

11.5*18

SACR-0110-0.6

90

2

110

103.5

350*350*365

325*184

11.5*18

SACR-0130-0.6

110

2

130

129

450*390*470

377*167

13*23

图C

SACR-0150-0.6

132

2

150

141

450*400*470

377*167

13*23

SACR-0200-0.6

160

2

200

180

450*440*530

377*207

13*23

SACR-0250-0.6

200

2

250

191

450*450*530

377*207

13*23

SACR-0300-0.6

250

2

300

230

450*470*580

377*207

13*23

SACR-0350-0.6

315

2

350

261

450*480*630

377*247

13*23

SACR-0400-0.6

350

2

400

301

480*470*650

407*207

13*23

SACR-0450-0.6

400

2

450

363

540*530*730

457*207

13*23

SACR-0500-0.6

450

2

500

374

540*530*730

457*207

13*23

SACR-0560-0.6

500

2

560

405

540*550*730

457*247

13*23

SACR-0630-0.6

560

2

630

430

540*560*730

457*247

13*23

SACR-0720-0.6

630

2

720

507

540*610*830

457*247

13*23

SACR-0800-0.6

710

2

800

540

540*620*830

457*247

13*23



















正弦波滤波器参数，系统电压3-AC690V， THDI≤5%，铜，绝缘等级：F级

滤波器规格型号

适配功率（KW）

载波频率（KHz)

额定电流(A)

重量（Kg)

外形尺寸（L*W*H）

安装尺寸（L1*W1）

安装孔径（A*B)

图号

SACR-0070-0.6-TA

55

2

70

72.6

350*300*385

325*162

11.5*18

图A

SACR-0090-0.6-TA

75

2

90

84.5

350*350*335

325*174

11.5*18

图B

SACR-0110-0.6-TA

90

2

110

95.3

350*370*335

325*194

11.5*18

SACR-0130-0.6-TA

110

2

130

104.6

350*370*335

325*194

11.5*18

SACR-0150-0.6-TA

132

2

150

127.7

420*410*430

357*167

13*23



图C

SACR-0200-0.6-TA

160

2

200

155

420*420*275

357*207

13*23

SACR-0250-0.6-TA

200

2

250

197

420*435*475

357*207

13*23

SACR-0300-0.6-TA

250

2

300

228

420*470*475

357*247

13*23

SACR-0350-0.6-TA

315

2

350

260

420*480*530

357*247

13*23

SACR-0400-0.6-TA

350

2

400

282

420*500*530

357*247

13*23

SACR-0450-0.6-TA

400

2

450

345

480*540*600

407*247

13*23

SACR-0500-0.6-TA

450

2

500

368

480*540*600

407*247

13*23

SACR-0560-0.6-TA

500

2

560

382

480*570*610

407*287

13*23

SACR-0630-0.6-TA

560

2

630

427

480*570*610

407*287

13*23

SACR-0720-0.6-TA

630

2

720

456

540*570*640

457*287

13*23
